Ábhar gr5 (ti -6 al {-4 v)
Ó Wikipedia, an Encyclopedia Saor in Aisce
Is cóimhiotal tíotáiniam alfa-beta é ti {-6 al {-4 v (ainmniúchán UNS R56400). Tá sé ar cheann de na cóimhiotail tíotáiniam is coitianta a úsáidtear agus cuirtear i bhfeidhm é i raon leathan feidhmeanna ina bhfuil gá le dlús íseal agus friotaíocht creimthe den scoth mar eg tionscal aeraspáis agus feidhmchláir bhithmhéadracha (ionchlannáin agus próistéisí).
Thosaigh staidéir ar chóimhiotail tíotáiniam a úsáideadh in Armors sna 1950í ag Watertown Arsenal, a tháinig chun bheith ina chuid de Shaotharlann Taighde an Airm ina dhiaidh sin. [2] [3]
Is é an cóimhiotal tíotáiniam is rathúla ó thaobh na tráchtála de agus tá sé fós in úsáid inniu, tar éis dó go leor feidhmchlár tionsclaíoch agus tráchtála a mhúnlú. [5]
Tá úsáid mhéadaithe cóimhiotail tíotáiniam mar bhithábhair ag tarlú mar gheall ar a modal níos ísle, a mbith-chomhoiriúnacht níos fearr, agus friotaíocht creimthe feabhsaithe i gcomparáid le steels dhosmálta níos traidisiúnta agus cóimhiotail chóbalt-bhunaithe. [6] Bhí na hairíonna tarraingteacha seo ina bhfórsa tiomána chun (CPTI) agus + (Ti -6 al -4 v) a thabhairt isteach go luath) chomh maith le forbairt níos déanaí ar chomhdhéanamh nua TI-chóimhiotail agus ar chóimhiotail tíotáiniam B. Tá bith-chomhoiriúnacht feabhsaithe ag an dara ceann, modulus leaisteach laghdaithe, agus friotaíocht níos fearr faoi rialú brú agus friotaíocht tuirse. [7] Mar sin féin, mar sin féin, chuir an neart lomadh agus an fhriotaíocht a chaitheann cóimhiotail tíotáiniam teorainn lena n -úsáid bhithleighis. Cé go bhfuil roinnt feabhsúcháin léirithe ag friotaíocht chaitheamh cóimhiotail B-TI i gcomparáid le cóimhiotail A#B, beidh tuiscint bhunúsach níos iomláine ar na meicníochtaí caithimh atá i gceist le fóntais deiridh na gcóimhiotail tíotáiniam ortaipéideach mar chomhpháirteanna caithimh.
Ceimic
[Edit]
(i Wt. %) [8]
|
V |
Bal de |
Fe |
O |
C |
N |
H |
Y |
Tí |
Fuíll an ceann |
Iomlán fuílleach |
|
|
Mí Miannach |
3.5 |
5.5 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
Maithe |
4.5 |
6.75 |
.3 |
.2 |
.08 |
.05 |
.015 |
.005 |
Cothromaigh |
.1 |
.3 |
Airíonna fisiceacha agus meicniúla
[Edit]
Microstruchtúr féideartha amháin de Ti -6 al -4 v Cóimhiotal le grán alfa chothrománach agus céim bhéite neamhleanúnach
Ti -6 al -4 v Tá cóimhiotal tíotáiniam ann go coitianta in alfa, le struchtúr criostail HCP, (Sg: p63/mmc), agus béite, le struchtúr criostail BCC, (Sg: im -3 m). Cé go bhfuil airíonna meicniúla mar fheidhm de riocht cóireála teasa an chóimhiotail agus gur féidir leo a bheith éagsúil bunaithe ar airíonna, taispeántar raonta maoine tipiciúla le haghaidh ti {-6 al {-4 V thíos. [9] [10] [11] Cobhsaíonn alúmanam an chéim alfa, agus cobhsaíonn vanadium an chéim béite. [12] [13]
|
Dlús |
Modulus Young |
Modal lomadh |
Modal mórchóir |
Cóimheas Poisson |
Strus táirgeachta teanntachta |
Strus teanntachta deiridh |
Cré |
Fadú aonfhoirmeach |
|
|
Mí Miannach |
4.429 g/cm3 (0. 160 lb/cu in) |
104 GPa (15.1 × 106 psi) |
40 GPa (5.8 × 106 psi) |
96.8 GPA (14. 0 × 106 psi) |
0.31 |
880 MPa (128, 000 psi) |
900 MPa (130, 000 psi) |
36 Rockwell C (tipiciúil) |
5% |
|
Maithe |
4.512 g/cm3 (0. 163 lb/cu in) |
113 GPA (16.4 × 106 psi) |
45 GPa (6.5 × 106 psi) |
153 GPA (22.2 × 106 psi) |
0.37 |
920 MPa (133, 000 psi) |
950 MPa (138, 000 psi) |
-- |
18% |
Tá seoltacht teirmeach an -íseal ag Ti -6 al -4 v ag teocht an tseomra de 6.7 go 7.5 w/m · k, [14] [15] a chuireann lena inmharthanacht réasúnta lag. [15]
Tá an cóimhiotal i mbaol tuirse fuar. [16] [17]
Cóireáil teasa Ti -6 al {-4 v
[Edit]

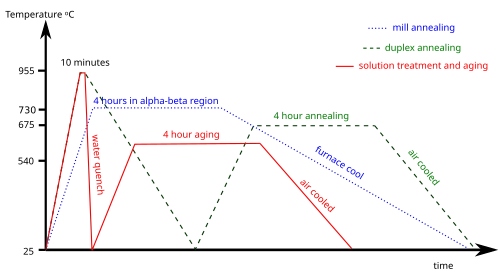

Ti -6 al -4 v is teas é a chóireáil chun méideanna agus microstruchtúr agus céimeanna sa chóimhiotal a athrú. Athróidh an microstruchtúr go mór ag brath ar an gcóireáil teasa beacht agus ar an modh próiseála. Is iad na trí phróiseas coitianta cóireála teasa ná an t -uafás muileann, an t -uafás déphléacsacha, agus cóireáil tuaslagáin agus ag dul in aois. [18]
Iarratais
[Edit]
Struchtúir aeraspáis. Is é an Boeing 787 tíotáiniam 15% de réir meáchain, [19] agus is é an Airbus A350 14%. [20]
Ionchlannáin agus próistéisí bithleighis [21]
Carranna cine ardfheidhmíochta
Rothair ardleibhéil
Déantúsaíocht Additive [22]
Cás Apple iPhone 15 Pro (Max), cásanna iPhone 16 Pro agus Pro Max, agus Apple Watch Series 10 Tíotáiniam agus Ultra 2 Cásanna
Iarratais mhuirí: Ti -6 al {-4 v Úsáidtear grád 5 go forleathan in iarratais mhuirí mar gheall ar a fhriotaíocht creimthe eisceachtúil i dtimpeallachtaí uisce farraige. [23] Cuirtear Ti -6 al {-4 v i bhfeidhm i gcomhpháirteanna a nochtar do atmaisféir mhuirí agus dálaí faoi uisce, amhail tógáil long, ardáin ola agus gáis amach ón gcósta, agus trealamh fo -threalamh. [24] [25] Cuidíonn a fhriotaíocht le creimeadh le costais chothabhála a laghdú agus le saolré an trealaimh mhuirí a leathnú. [26]
Sonraíochtaí Sonraíochtaí
[Edit]
UNS: R56400
AMS Caighdeán: 4928 [27]
Caighdeán ASTM: F1472
Caighdeán ASTM: B265 Grád 5 [28]
