Táirgí

Baile / Táirgí/ Miotail neamhfheiriúla / Tantalum

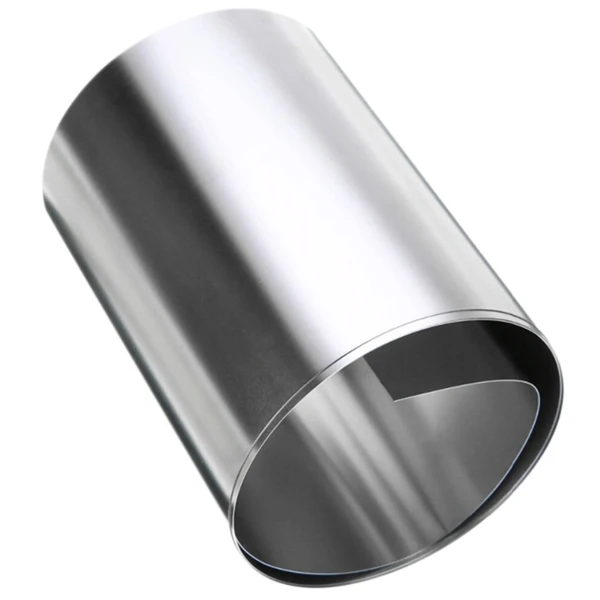

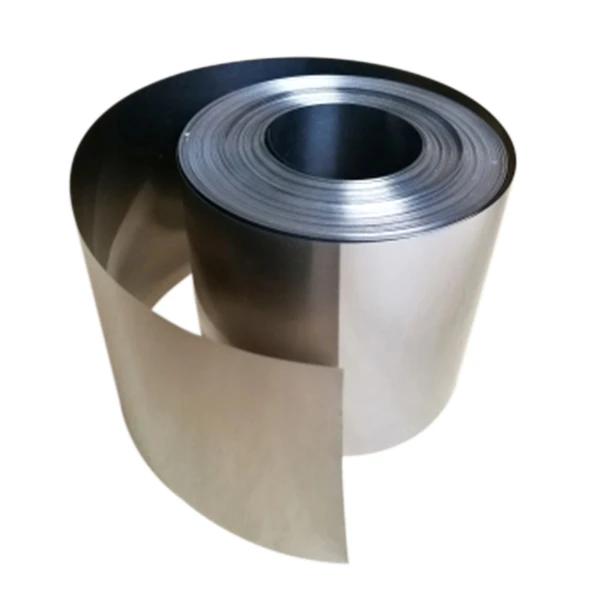

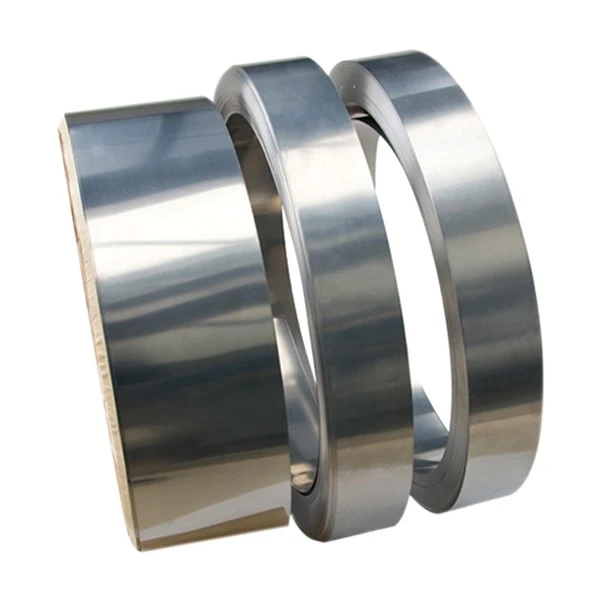

Stiall scragall tantalum

Mír: Stráice scragall tantalum
Grád: UNS R05200, UNS R05400
Caighdeáin: ASTM B708, ASTM B 708-98, ASTM F 560
Tiús: 0. 01 mm - 0. 5 mm
Leithead: 20-600 mm
Fad: i gcorna, nó de réir mar a iarrann an custaiméir
Dromchla: Gan burr, gan aon spotaí ola
Íonacht: 99.9% nó 99.95%
Déantúsaíocht: Rolladh Fuar, Anyled

Glaoigh Linn

Réamhrá Táirgí

Saghas

Taispeánann stiallacha scragall tantalum airíonna eisceachtúla atá riachtanach le haghaidh feidhmeanna tionsclaíocha éagsúla. Tá cáil air as a n -ardphointe leá, friotaíocht creimthe níos fearr, agus seoltacht den scoth, tá na hábhair seo fíor -riachtanach i leictreonaic, aeraspáis, agus próiseáil cheimiceach. Tá leibhéil íonachta arda ag na scragaill agus na stiallacha, atá crafáilte le cruinneas agus cuireann siad an fheidhmíocht is fearr ar fáil faoi choinníollacha dúshlánacha.

Soláthraímid stiallacha scragall tantalum agus réimse leathan táirgí tantalum. Le tacaíocht ó shaineolas fairsing, comhlíonann ár dtáirgí caighdeáin déine, ag cinntiú meascán beachtais agus inacmhainneachta.

Próisis mhonaraithe

Leáigh Tantalum Innot trí úsáid a bhaint as an léas leictreoin - ag cruthú miondealú (ag an teocht de 400 céim nó níos lú) - Annealing - garbh - anáil - rolladh stiallacha - annairming - scragall rolladh - cóireáil teasa.

Is fearr preas fuar a úsáid chun miondealú a chruthú, agus níor chóir go mbeadh an teocht brionnaithe níos airde ná 400 céim (casann dromchla an bhrionnaithe gorm ag 400 céim). Tá dromchla teagmhála mór agus aonfhoirmeacht ábhair mhaithe ag brionnú fuar, ar féidir leis truailliú na n -eisíontas gáis a laghdú.

Déantar scragall Tantalum & Stráice Tantalum a phróiseáil trí rolladh fuar. Is é an ráta meaisínithe iomlán ná 80% go 90% de thiús na leac, agus is é an ráta próiseála iomlán ná 6% go 8% de thiús an phláta. Chun cáilíocht dhromchla na bileoige rollta a chinntiú, tá gá le dromchla gan aon fhabht, truailliú ná rolla.

Cóimhiotail tantalum agus tantalum rialta scragall & toise stiall tantalum
Táirgeacht	Toise (mm)			Cruth
Táirgeacht	Tiús	Leithead	Fad	Cruth
Ta scragall agus stiall	0.0254 - 0.15	5 - 300	100 - 6000	Scragall, stiall
Ta scragall agus stiall	0.15 - 0.5	50 - 1000	100 - 6000	Scragall, stiall
Scragall agus stiall TA2.5W	0.02 - 0.09	< 152	Níos mó ná nó cothrom le 10000	Stráice

Riachtanais cheimiceacha
Ábhar, uas, meáchan%
Eilimint	Cast Leictreon-Bíoma/Fholúis-Arc Cast R05200 Tantalum Unalloyed	R05400 Sintéir Tantalum gan chóimheas	Cast Leictreon-Bíoma/Fholúis-Arc Cast R 05255 90%Tantalum 10%Tungstan	Cast Leictreon Bíoma/Fholúis-Arc Cast R 05252 97. 5%Tantalum 2.5%Tungstan	Cast Leictreon-Bíoma/Fholúis-Arc Cast R 05240 60%Tantalum 40%Niobium
C	0.010	0.010	0.010	0.010	0.010
O	0.015	0.03	0.015	0.015	0.020
N	0.010	0.010	0.010	0.010	0.010
H	0.0015	0.0015	0.0015	0.0015	0.0015
Fe	0.010	0.010	0.010	0.010	0.010
Meandar	0.020	0.020	0.020	0.020	0.020
Nb	0.100	0.100	0.100	0.50	35.0 - 42.0
Ni	0.010	0.010	0.010	0.010	0.010
SI	0.005	0.005	0.005	0.005	0.005
Tí	0.010	0.010	0.010	0.010	0.010
W	0.05	0.05	9.0 - 11.0	2.0 - 3.5	0.050
Ta	Forlíonadh	Forlíonadh	Forlíonadh	Forlíonadh	Forlíonadh

Tantalum agus Tantalum Cóimhiotail Toise Stráice agus Lamháltas Tantalum
Tiús	Lamháltas tiús		Leithead	Leithead lamháltas	Fad	Caoinfhulaingt fad
Tiús	Grád 1	Grád 2	Leithead	Leithead lamháltas	Fad	Caoinfhulaingt fad
< 0.1	± 0.015	± 0.02	50 - 150	± 2.0	100 - 20000	± 2.0
0.1 - 0.2	± 0.015	± 0.02	50 - 240	± 2.0	100 - 20000	± 2.0
> 0.2 - 0.3	± 0.02	± 0.03	50 - 650	± 2.0	100 - 6000	± 2.0
> 0.3 - 0.5	± 0.03	± 0.04	50 - 650	± 2.0	100 - 6000	± 2.0
> 0.5 - 0.8	± 0.04	± 0.06	50 - 650	± 2.0	100 - 6000	± 2.0
> 0.8 - 1.0	± 0.06	± 0.08	50 - 650	± 2.0	100 - 6000	± 2.0
> 1.0 - 1.5	± 0.08	± 0.12	50 - 650	± 3.0	100 - 6000	± 4.0
> 1.5 - 2.0	± 0.12	± 0.16	50 - 650	± 3.0	100 - 4000	± 4.0
> 2.0 - 3.0	± 0.16	± 0.18	50 - 650	± 5.0	100 - 4000	± 5.0
> 3.0 - 4.0	± 0.18	± 0.20	50 - 650	± 5.0	100 - 3000	± 5.0
> 4.0 - 6.0	± 0.20	± 0.24	50 - 650	± 5.0	100 - 2000	± 5.0
Is féidir linn caoinfhulaingt iarrtha an chustaiméara a leanúint chun táirgí a tháirgeadh.

Grád agus foirm

Coinníoll anúnta

Neart teanntachta deiridh,

Min, PSI (MPA)

Neart táirgeachta, min, psi

(MPA) (2 % fritháirithe)

Fadú, min, %

({1- in. Fad Gage)

Tantalum gan leithdháilte

(R05200)

(R05400)

Pláta, bileog, agus stiall

<0.060 in. thick

Níos mó ná nó cothrom le 0. 060 isteach.

30 000 (207)

25 000 (172)

20 000 (138)

15 000 (103)

60 % tantalum -

40 % niobium

(R05240)

<0.060 in. thick

Níos mó ná nó cothrom le 0. 060 isteach.

35 000

20 000 (138)

15 000 (103)

Comhdhéanamh ceimiceach

Eilimint	C	O	N	H	Fe	Meandar	Nb	Ni	SI	Tí	W
R05200 (%, max)	0.01	0.015	0.01	0.0015	0.01	0.02	0.1	0.01	0.005	0.01	0.05
R05400 (%, max)	0.01	0.03	0.01	0.0015	0.01	0.02	0.1	0.01	0.005	0.01	0.05

Is féidir Tantalum a úsáid mar athsholáthar ar phlatanam le haghaidh gaireas saotharlainne a chaithfidh friotaíocht chreimthe a bheith aige. Ní imoibríonn na sreabháin sa chorp daonna leis an miotal agus, úsáidtear é le haghaidh ionchlannáin mháinliachta gan diúltú. Úsáidtear é freisin mar eilimint chóimhiotail le, mar shampla, nicil agus moluibdín, chun cóimhiotail a tháirgeadh a bhfuil friotaíocht chreimthe, neart, agus insínteacht acu.

Pacáil: Cás adhmaid, cás sraithadhmaid, nó de réir éileamh an chliaint.

Clibeanna Te: Stráice scragall Tantalum, déantúsóirí stiall scragall tantalum na Síne, soláthróirí, monarcha

'Nar par ya: Pláta tantalum

Next2: Gan Fhaisnéis

B’fhéidir gur mhaith leat freisin
