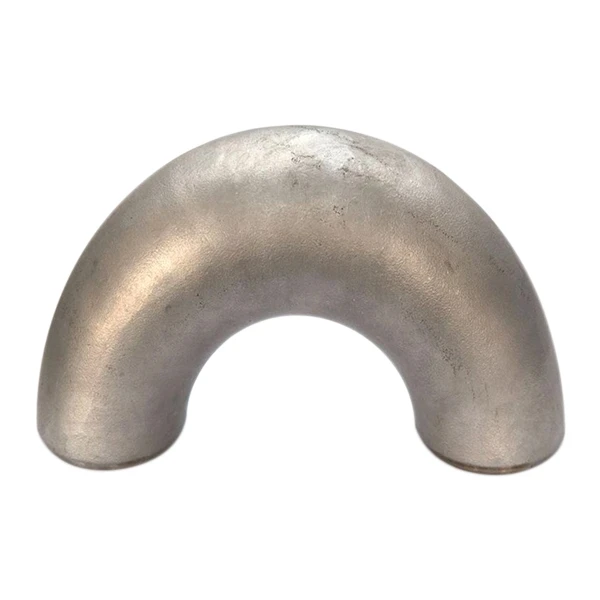

Elbow 180-céime tíotáiniam

Tagraíonn uillinn céime tíotáiniam {{0}} do tháirge na huillinne a sroicheann a uillinn lúbthachta 180 céim. De réir a gha cuaire, is féidir é a roinnt ina gha fada de 180 céim elbow agus ga gearr de 180 céim elbow. Tagraíonn an ga fada do thrastomhas seachtrach an fheadáin a bhfuil ga cuaire comhionann le 1.5 uair, is é sin, R=1.5D. Tagraíonn elbow ga gearr dá chuar ga comhionann le trastomhas lasmuigh an phíobáin, is é sin, R=1.0D, (Is é R an ga, is é D trastomhas an elbow). Ar ndóigh, is féidir uillinneacha 180-céime éagsúla a shaincheapadh freisin de réir gathanna cuaire éagsúla.



I leagan amach an chórais píblíne, tá sé oiriúnach go ginearálta nasc elbow fad-ga a úsáid, is gnách go n-úsáidtear elbow gearr-gha i suíomh suiteála píblíne ócáidí níos dlúithe nó chun costais a laghdú. Nuair a bhíonn uillinn gearr-ga á úsáid aige, níor chóir go mbeadh a bhrú oibre níos mó ná 0.8 uair d'elbow fad-ga na sonraíochta céanna.



BUTTWELD ELBOW 45/90/180 CÉIM



Déantar uillinneacha buttweld ASME B16.9 a mhonarú i raon leathan toisí (teaglaim de thrastomhas lasmuigh agus tiús bhalla) chun píopaí cóimhiotail carbóin ASME B36.10 agus ASME B36.19 d'aon mhéid idir 2 agus 48 orlach (agus os a chionn) a fheistiú. .



Seo a leanas roinnt cineálacha speisialta uillinn phíobáin:



Elbow a laghdú: úsáidtear cónascaire píopa le ionraon agus asraon i dhá mhéid tollaidh éagsúla in ionad an teaglaim de laghdaitheoir caighdeánach elbow agus comhlárnacha.



elbow mitered: uillinn mórmhéide le chéile trí phlátaí cruach a cheangal



ELBOW GAIRM VS LONG GA



Roinntear na huillinneacha ina dhá ghrúpa a shainíonn an fad a n-athraíonn siad treo; lárlíne foirceann amháin ar an aghaidh eile. Tugtar an t-achar "lár le duine" air seo agus tá sé comhionann leis an ga trína lúbtar an uillinn.



Is é an t-achar lár-le-duine le haghaidh uillinn ga "fada", giorraithe LR i gcónaí ná "1.1/2 x Méid Ainmniúil Píobáin (NPS) (1.1/2D)", agus is é an t-achar lár-le-duine le haghaidh "gearr" Elbow ga, giorraithe SR fiú go dtí méid píopa ainmniúil.



Próisis Déantúsaíochta Píopaí Elbow:



Is féidir elbows Buttweld 180 céim a mhonarú ar bhealaí éagsúla, is iad na príomhchinn an "próiseas mandrel" agus an "foirmiú fuar" (is iad modhanna eile an fhoirmiú éilipseach agus an modh táthú seam dúbailte).



Is iad na trí chineál uillinn is coitianta i bpíobáil ná na céimeanna 45, 90, agus 180 (nó uillinn fillte).



Ábhar: Cóimhiotal Speisialta, Cruach Dhosmálta Super Duplex, Cruach Dhosmálta, Cruach Carbóin, Tíotáiniam



I go leor meáin leacht aigéad, alcaile, agus aigéad láidir, tá friotaíocht creimeadh den scoth ag elbow tíotáiniam 180 céim, agus tá tréithe dlús beag, ard-neart, meáchan trealaimh éadrom, dromchla geal agus glan ag tíotáiniam, gan aon salachar, éasca a ghlanadh agus a ghlanadh. .



Úsáidtear uillinn tíotáiniam 180-go coitianta sa tionscal ceimiceach, peitriliam, miotalóireacht, tionscal éadrom, ionstraim, giniúint cumhachta, díshalannú uisce farraige, trealamh leighis, táirgeadh salainn le clóirí alcaile, leictreaphlátála, cóic, leasachán ceimiceach, etc.



Feidhmiú uillinn 180-céime tíotáiniam

Píopaí agus Feadáin don tionscal peitriceimiceach

Tionscal cógaisíochta

Tionscal bia

Tionscal eitlíochta agus aeraspáis

Tionscal maisiúcháin ailtireachta

Tionscal Píblíne Ola agus Gáis
